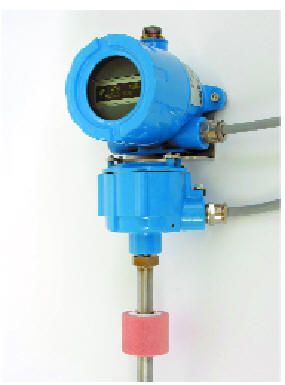

Указатель уровня magnetostrittivo ATEX
с двойной функцией указания и
передатчиком уровня СУГ
ПОЛНАЯ ИЛИ ЧАСТИЧНАЯ ИНФОРМАЦИЯ О СЛЕДУЮЩИХ ПАРАМЕТРАХ :
продукт мм / см
% наполнения
объём в литрах
температура °C
наполнение см
аварийное состояние min/max
длина
указатель уровня
код 1.70.20
датчик температуры
+
4 реле
+
Принцип функционирования
Принцип функционирования указателей уровня магнитного типа базируется на
эфекте имени Wiedemann и позволяют производить постоянное и точное
считывание уровня жидкости.
Указатель уровня состоит из электронного цикла микроппоцессора, который
располагается в верхней части аллюминиевого футляра и из стержня
измерения , произведённого из нержавеющей стали и который содержит
управление волной, вставленное внутри резервуара.
Посредством элетронного устройства посылается электрический импульс
высокой частоты. Именно в точке столкновения с магнитным полем,
генерируемым постоянным магнитом поплавка , рождается механический
импульс , который спровоцирован магнитным деформационным скручиванием.
Механический импульс распространяется по направлению волны со скоростью
звука и достигает датчик. расположенный в верхней части уровнемера.
Отрезок времени, который имеет место между моментом направления
начального импульса и импульса возврата и является точным определением
позиции поплавков.
принцип функционирования
ХАРАКТЕРИСТИКИ
- Буквенно-цифровая панель 16 x 2 строчки. освещаемая поверхность;
- Кожух из алюминия защита IP 68
- Подсоединение DN 50 - 65 PN 40 / ANSI
- Электрическое соединение с кабелем EExd 1/2” G
- Ось направления AISI 304
- поплавок из вспученного пластика в закрытой клетке Ø 50 - 150
- температура - 25 +60 °C
- электрическое соединение с кабелем перекрученным с двойным
экранированием ,чехол минимум Ø 8
- внешнее электрическое питание 9-30 Vdc и батарея 9V PP3 ( используется
в случае отсутствия электричества)
серийные электрические выходы RS 485/RS 485
2 или 4 реле NO 1A программируемые
аналогия 4-20 mA техническая из 4 проводов
- датчик : цифровая версия ± 0,1 мм
