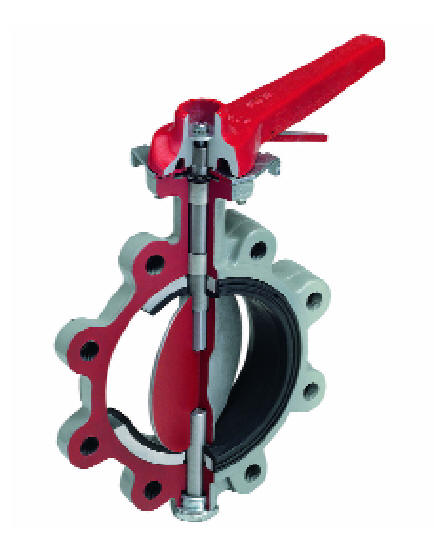

СТАЛЬНОЙ ДИСКОВЫЙ КРАН
тип “БАТЕРФЛЯЙ”

ХАРАКТЕРИСТИКИ:

Давления испытанияPN 16
Рабочее давление:: 8 bar
температура: -20 +100°C
жидкость :
- природный газ
- СУГ
- вода
- углеводороды

фланец соединения : ISO

седло непроницаемости: Buna N (NBR)

диск : стальной кованный A 105
рычаг: алюминий

Соединительная муфта вулканизированна на прочном алюминиевом поддерживающем устройстве , которое со временем не поддаётся деформации в связи с колебаниями температур


  Пара стабильного открытия и закрытия в течение времени.
Самоочищающийся диск.
Установка без прокладок.
Секция прохода больше обычного диаметра трубы, поэтому со временем не возникает износ из-за потока газа .

DN 50 65 80 100 125 150 200 250 300
2” 2 1/2” 3” 4” 5” 6” 8” 10” 12”
A 43 46 46 52 56 56 60 68 78
B 250 250 250 250 315 320 320 320 320
C 83 95 109 120 136 152 176 218 257
D 165 185 200 220 250 285 340 405 460
E 115 130 135 150 175 190 225 270 300
F 220 258 277 303 360 392 450 540 607
G 125 145 160 180 210 240 295 355 410
ВИНТЫ
f M 16 M 16 M 16 M 16 M 16 M 20 M 20 M 22 M 22
L 35 35 40 40 45 45 50 55 60
4 4 8 8 8 8 12 12 12
ВЕС
кг 4 4,8 5,4 8 11,5 14 19,5 29,4 45

код 3.01.02 3.01.03 3.01.04 3.01.05 3.01.06 3.01.07 3.01.08 3.01.09 3.01.10
