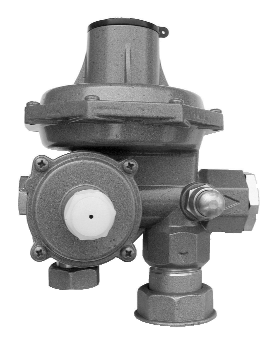

РЕГУЛЯТОРЫДАВЛЕНИЯ ДВОЙНОЙ СТУПЕНИ
|
|
СЕРИЯ FL
давление на входе : 0,5 ÷ 6 bar
давление на выходе :от 15 до 50 mbar
температура окружающнй среды : - 20 + 60 °C
точность : RG 5
закрытие : SG 15
материалы
алюминиевый корпус и крышка -
латунные гнёзда
мембраны и тормозные прокладки NBR -
латунные соединения |
3/4” |
|
A
90° стандартный |
|
1”1/4 |
|
|
B
в виде” U “ |
|
|
3/4” |
1”1/4 |
|
|
|
C
линейный |
1” |
1” |
|
D
линейный |
|
|
3/4” |
1” |
|

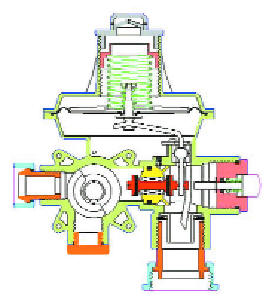

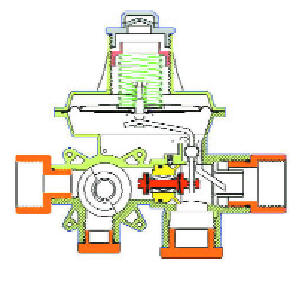

Регулировка с двойной ступенью, из которой первая
сбалансирована, позволяет достигать повышенного уровня стабильности
регулируемого давления даже с чувствительными колебаниями давления на
входе |
устройства и приборы
- встроенный фильтр на входе
- клапан блокировки максимального давления
- клапан блокировки минимального давления
- блокировка увеличения пропускной способности
- блокировка отсутствия питания
- перепускной клапан
все пункты блокировки должны перезапускаться вручную |
|
данные необходимые
для заказа |
|
|
давление на выходе |
|
|
|
пропускная способность |
|
давление на входе
P1 bar |
natural gas - CH4
P2 = 20 mbar
м3/ч |
LPG
P2 = 35 mbar
кг/ч |
FL 6 |
0,2 |
0,3 |
0,4 |
0,5 |
1-2-3-4-5 |
|
|
|
FL 10 |
0,2 |
0,3 |
0,4 |
0,5 |
1-2-3-4-5 |
|
|
|
FL 25 |
0,2 |
0,3 |
0,4 |
0,5 |
1-2-3-4-5 |
|
|
|
|
|
